Válvulas de Diafragmas y Actuadores.

Las piezas internas no están en contacto con el fluido. Todas las piezas están fosfatizadas.
El tratamiento de pintura epoxídica evita la corrosión externa

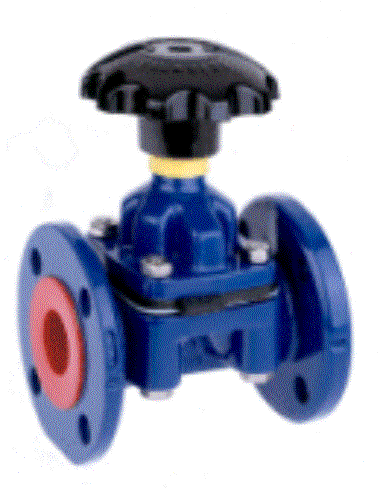

Válvulas de Diafragma Tipo VERTEDERO, o Tipo A

Tamaños de la válvula DN desde ¼” (8 mm) hasta 14” (350 mm).
Se presentan en extremos Roscados y Bridados BS5156.
Presión máxima de trabajo: con Diafragma de Caucho 16 (Bar) y con Diafragma de PTFE 10 (Bar).
Materiales:
Cuerpos: Hierro fundido, Acero inoxidable, Acero al carbono, Bronce, Aluminio, HSB.
Revestimientos: Ebonita, Caucho blando, Butílico, Viton, Hypalon, Rilsan, Vidriado, PFA/ETFE/ECTFE.
Diafragmas: Caucho natural, Nitrilo, Butílico, Neoprene.

Actuadores Neumáticos Valam

Excelente resultado, tanto en regulación como en ON – OFF, livianos y compactos, simplificando su instalación, tamaños reducibles de actuadores para presiones bajas.
Disponibles para ambos tipos Vertedero y Paso Recto. en sus modelos: Actuadores Normalmente Abiertos, Actuadores Normalmente Cerrados y Actuadores de Doble Acción.
Válvulas Sanitarias a Diafragma
La válvula más higiénica que resulta en pureza de producto, con terminación en acero inoxidable 316L forjado.
Adaptaciones múltiples con cuerpos en T, cuerpos en L, Fondo de Tanque y Punto de Uso.
Tamaño de la válvula DN ½” (15 mm) hasta 2” (50 mm)
Con extremos Triclampo y Tubo para soldar Bs 16 swg.
Presiones 16 (Bar) con diafragma de Caucho y 7 (Bar) con diafragma de PTFE.
En sus modelos 11, 12, 13 y 14. Soportan una presión máxima de 15 (Bar).
Válvulas a Diafragma para Hidrantes y Redes de Incendio
El diseño sin recesos logra un flujo paralelo y aerodinámico, con mínima pérdida de carga.
Tamaño de la válvula DN desde 1” (25 mm) hasta 6” (150 mm).
Soportan una presión máxima de trabajo de 7 (Bar)
Materiales:
Cuerpos: Hierro fundido, Acero inoxidable, Acero al Carbono, Bronce.
Revestimientos: Ebonita, Caucho blando, Butílico, Viton, Hypalon, Rilsan, PFA/ETFA/ECTFA.
Clapetas: Caucho natural, Nitrilo, Butílico, Neoprene, Hypalon, Viton y EPDM.
Válvulas de Retención a Clapeta
VOLVER
Válvulas Paso Recto
1. Volante:
Cómodo y de rápida operación.

2. Indicador Amarillo:
Indica a distancia la posición de la válvula, sin dificultar la operación de la misma.

3. Vástago:
Lubricado y aislado del medio ambiente por el borde sellador del indicador amarillo. Este lo proteje de la contaminación externa.

4. Diafragma:
Su diseño logra un diafragma fuerte y reforzado, brindando total hermeticidad, seguridad y larga vida. Se ofrece un diafragma apropiado para cada fluído, a través de una amplia variedad de cauchos sintéticos y naturales.















Válvulas de diafragma industriales tipo A

Las válvulas de diafragma SAUNDERS, proporcionan los siguientes revestimientos:
• NR/ HRL, para aplicaciones en agua salada, diluciones de ácidos minerales, agua clorada, agua ionizada e agua potable.
• IIR/BL, para aplicaciones en medios abrasivos y corrosivos.
• Polipropileno PP, aplicaciones principales en ácidos minerales, agua salada y tratamiento de efluentes químicos.
• Ethylen tetraluorethylen ETFE, para aplicaciones en ácidos fuertes y agua salada a elevadas temperaturas.
• Perfluor oalkoxy PFA, para concentraciones de ácidos minerales a elevadas temperaturas.
• Polytetrafluor oethylene PTFE, para concentraciones de ácidos minerales a elevadas temperaturas.



















P K Saunders inventó la válvula de diafragma en 1928. Desde entonces, ha desarrollado su propia gama con diseños innovadores y con materiales de última tecnología. Es por ello que la válvula de diafragma Saunders se ha ganado una excelente reputación por su flexibilidad y fiabilidad, estableciendo su presencia en cada sector industrial de proces:

Válvulas de diafragma industriales tipo KB

SAUNDERS tipo KB es especialmente adecuado para aplicaciones donde existen problemas de abrasión.
El diseño con un paso totalmente libre, permite una resistencia mínima al paso del fluido, lo que contribuirá para una mayor durabilidad de la válvula.















Válvula diafragma Aseptic.

SAUNDERS inventó el concepto de válvula de diafragma, y lanzó el concepto de "diafragma de la válvula HIGH PURITY" con la introducción de la válvula de forjado AFP en 316L.





























Actuador.

Los actuadores neumáticos SAUNDERS EC y SSC facilitan el control remoto de la válvula como alternativa a los actuadores manuales, en ambos casos los actuadores de pistón presentan una excelente resistencia química y a la temperatura.
